3D PRO
Cubrimos todas sus necesidades
ZircoSMART3D Pro se centra en restauraciones de cerámica multicapa con fabricaciones Bloomden en odontologÃa estética. La innovadora tecnologÃa de múltiples capas que ofrece la mejor solución posible que cumple con todos los requisitos de estética clÃnica.
INDICACIONES
BENEFICIOS
Estética excelente
ZircoSMART 3D Pro basado en tecnologÃa multicapa para garantizar que se pueda fabricar una fase cúbica dentro del zirconio para reducir la birrefringencia de la luz a cualquier tipo de poli cristales tetragonales de zirconio estabilizados con 3 mol% de zirconio Y 2 O 3 , por lo que se puede aumentar la translucidez.
Es importante reproducir la translucidez del diente natural, ya que proporciona un aspecto natural encantado de la prótesis. La translucidez es la propiedad de la sustancia que permite el paso de la luz y su dispersión, por lo que los objetos no se verán claramente a través del material. Esta propiedad podrÃa definirse como un estado entre transparencia y opacidad completa. La translucidez se puede regular controlando la absorción, la reflexión y la transmisión de la luz a través del material. La translucidez es mayor cuando la resistencia es baja y la transmisión es alta.
La fuerza como tendencia
Anteriormente, en la fase inicial, el avance en la estética se limitaba a la zirconia de menor resistencia, circunstancia que no permitÃa a los técnicos utilizar para puentes de más de 3 coronas. Sin embargo, la zirconia multicapa ZircoSmart 3D Pro es diferente a cualquier otra zirconia, puede exhibir un rango de resistencia de 650 MPa a 1200 MPa que puede cubrir los dientes posteriores y anteriores de ambas coronas y puentes que incluyen restauraciones de implantes. La capa de alta resistencia (capa de dentina) de 3D Pro está desarrollada para evitar áreas de debilidad al entrar en contacto con los alimentos o los dientes naturales del ser humano.
Resistencia monoclÃnica

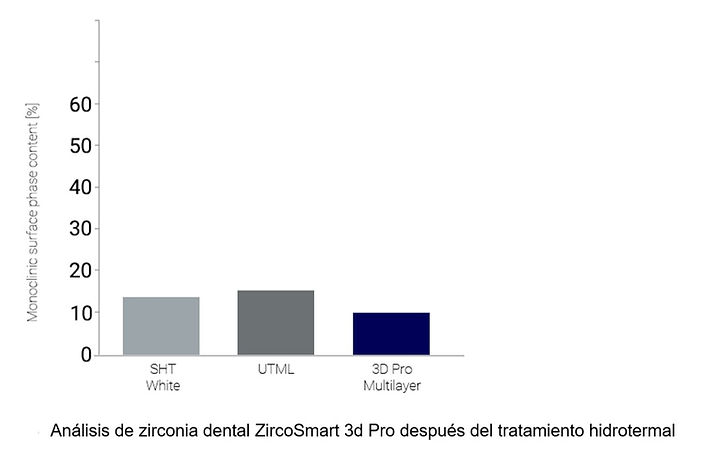

La microestructura de hidrólisis y la formulación quÃmica únicas de la zirconia multicapa de 3D Pro mediante el tratamiento hidrotermal también resisten la degradación del envejecimiento que el cúbico cambió al estado monoclÃnico que se puede observar en la estructura de la zirconia.
_edited.jpg)
Tasa de desgaste baja
El tamaño cristalino medio de menos de 0,5 μm y las propiedades del polvo hidrolizado se organizan dentro de la zirconia multicapa 3D Pro, lo que permite que la zirconia multicapa 3D Pro tenga un comportamiento de desgaste del esmalte a largo plazo cerrado a los dientes humanos naturales después de varias pruebas de laboratorio. El estudio reveló que la zirconia envejecida y la zirconia pulida tienen idéntica rugosidad y menos desgaste del esmalte opuesto.
ZircoSMART 3D Pro es una combinación de 3Y, 4Y y 5A.
Para 5Y-TZP, es 10% Y 2 O 3, tetragonal 50%, Cube 50%, muy translúcido en la fase incisal 650MPa;
Para 3Y-TZP, es 4.5% Y 2 O 3, tetragonal 70%, Cube 30%, zirconio estabilizado en fase dentinaria 1100MPa.
_edited.jpg)
ZIRCOSMART 3D PRO, GAMA DE TONOS: VITA® 16 TONOS + 4 TONOS BLANQUEADORES (BL1, BL2, BL3, BL4)
ZircoSMART 3D Pro, ejemplo de sinterización:
1. Temperatura ambiente a 900 ° C (1652 ° F), 5 ° C / min, aproximadamente 180 minutos.
2. 900 ° C (1652 ° F) a 1510 ° C (2750 ° F), 8 ° C / min, aproximadamente por 60 minutos.
3. Mantener 1510 ° C (2750 ° F) durante 120 minutos.
4. Descenso de 1510 ° C (2750 ° F) a 900 ° C (1652 ° F), 5 ° C / min, aproximadamente 120 minutos.
5. Refrigeración natural
ZircoSMART 3D Pro combinó el concepto de naturaleza y belleza, con una gradación de color suave, tonos VITA ® muy a juego, como muestra el caso de arco completo a continuación. Mientras tanto, los ZircoSMART 3D Pro el estado fÃsico pueden mantenerse bien con nuestra tecnologÃa de R&D para asegurar una apariencia estética a largo plazo.
